2D

Réalisation de plans informatiques en 2 dimensions:

  • plan d’implantation
  • vues en plans (étages)
  • coupes
  • façades

Formats: dxf, dwg, pdf.

Données d’entrée: plans papier, plans informatiques, relevé, scan 3D.

Usages:

  • mise au net de plans (papier vers digital)
  • mise à jour plans après travaux
  • vérification, validation concept d’aménagement intérieur (mobilier et mobilier sur mesure)

3D

Modélisation intérieure et extérieure en 3 dimensions.

  • bâtiments
  • mobilier
  • sanitaires
  • aménagements extérieurs

Formats: dxf, dwg, pdf, c4d, skp (SketchUp), kml (Google Earth), vrml, dae, u3d, 3ds

Données d’entrée: plans papier, plans informatiques, relevé, scan 3D.

Usages:

  • représentation 3D pour meilleure compréhension des volumes
  • modèle 3D comme outil de communication

BIM

Une maquette numérique (BIM Model), vous offre l’énorme avantage de produire très rapidement (instantanément) des plans 2D, des extractions de quantités (métrés), des nomenclatures d’équipements, etc.) Les possibilités sont très vastes.

Formats: idem paragraphe 3D, ifc, ifcXML

Données d’entrée: plans informatiques, scan 3D, documentation technique, inventaire équipements.

Usages:

  • modèle 3D comme outil de communication
  • modèle 3D pour réaliser des métrés dynamiques et plus précis
  • vérification des interfaces (interférences) entre différentes disciplines (technique vs structure)
  • état des lieux précis sous format 3D (Allplan, Revit, IFC)
Exemple ®BIMcollab – Bureaux

Mesurage

La production de plans et/ou modèles 3D/BIM est réalisée à partir de mesurages sur site (laser, scan 3D, drone) selon les besoins et la complexité du projet. L’avantage de l’acquisition par scan 3D est que vous pouvez consulter et mesurer tous les éléments dont vous avez besoin, cela évite de devoir retourner sur site pour une mesure oubliée. Consultez moi pour en apprendre un peu plus.

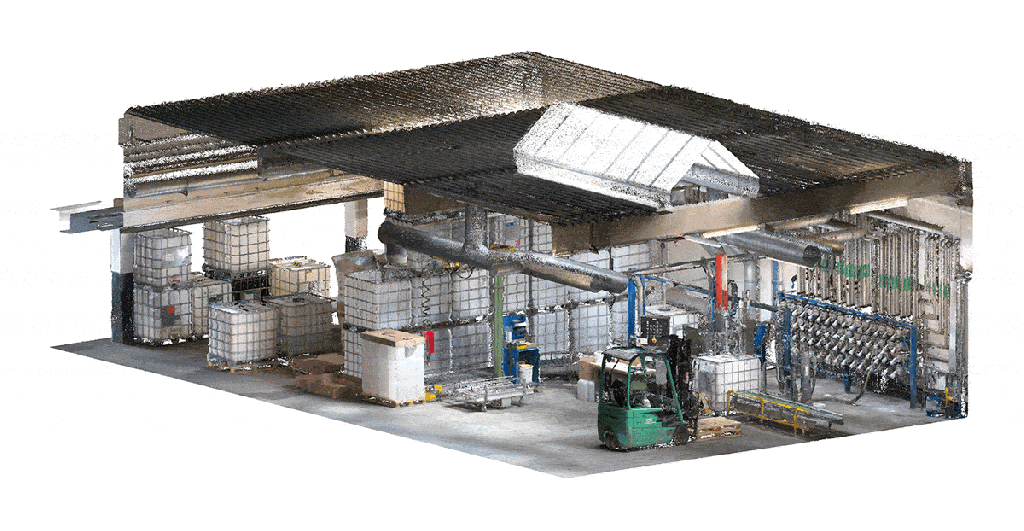

navvis-as-built-documentation-animation
Crédit image: NavVis
